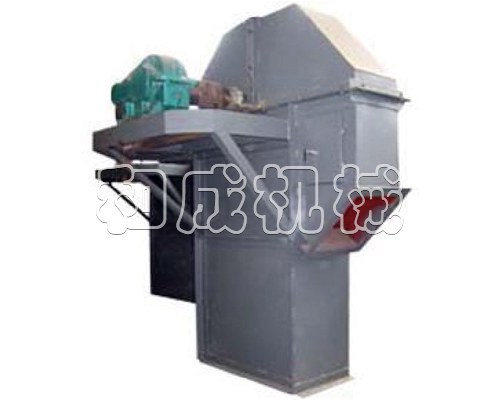

NE斗式提升机

添加日期:2020-06-15 10:55:57  点击:  作者:潍坊市乐鱼体育工程机械制造有限公司

NE板链斗式提升机是开发的产品。适用于垂直输送粉状、粒状、和块状物料,也可以提升磨琢性较大的物料,如粉煤灰、矿渣、石灰石、水泥生料、水泥熟料、水泥、煤、干粘土等。物料温度一般不超过250度,提升高度高可达40m。

NE板链斗式提升机为板链式、重力诱导卸料的提升机设备。该机采用流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。链条是合金钢高强度板式链条,驱动部分采用硬齿面减速机。

结构组成

NE板链斗式提升机由运行部件、驱动装置、上部装置、中间机壳、下部装置组成。

<1>运行部件 由料斗和用链条组成。NE30以下采用单排链,NE50-NE800采用双排链。

<2>驱动装置 采用多种驱动组合驱动。驱动平台上装有检修架和栏杆,驱动装置分为左装和右装两种。

<3>上部装置 安装有轨道(双排链)、逆止器、卸料口袋装有防回料橡胶板。

<4>中间节部分中间节装有轨道,以防止链条在运行过程中摆动。

<5>下部装置 安装有自动张紧装置。

NE板链斗式提升机外形尺寸及安装图,每台NE链条斗式提升机一般只配套供应一节带有检视门的中间机壳,若用户要求增加带检视门中间机壳数量或改变开孔位置,应在订货时注明。

技术参数

型号提升量(m3/h)物料**大块度
占百分比%
10255075100
NE15156550403025
NE30326075584740
NE50609075584740
NE100110130105806555
NE150170130105806555
NE2002101701351008570
NE3003201701351008570

NE板链斗式提升机技术参数,供设计参考。
