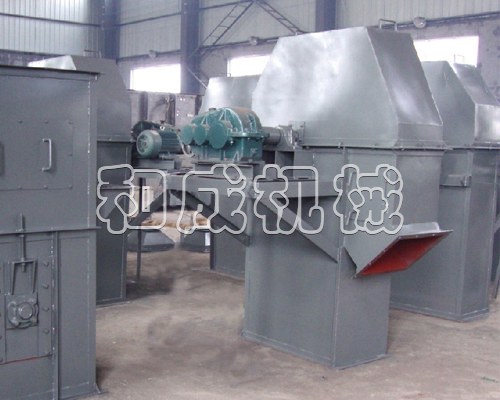

TD/TH/NE斗式提升机

添加日期:2020-06-15 10:59:24  点击:  作者:潍坊市乐鱼体育工程机械制造有限公司

斗式提升机是主要垂直输送设备,其特点是提升量大,提升高度高,一般提升高度为20-40m,能耗低,操作维修简单,使用寿命长,占地面积小,运行时密封性能好。料斗由链条或胶带带动在机壳内作循环运行。料斗向上运行时,将物料提升到机壳,料斗回转时,物料由出料口排出,斗式提升机按料斗联结型式,可分为胶带式、环链式、板链式和钩头重力式四种。

TH型按JB3926-85《垂直斗式提升机》标准设计制造,应优先选用,除连接尺寸外,HL斗式提升机的链条、链轮、张紧装置与TH型相同。


型号HL300HL400TH315TH400TH500TH630TH800TH1000
料斗型式QSQSZhShZhShZhShZhShZhShZhSh
输送量(m³/h)242845472136365645706811087141141220
斗宽(mm)3004003154005006308001000
斗容(l)4.45.21010.53.7565.99.59.31514.623.623.337.537.658
斗距(mm)500600500600688688920920
链条规格φ18×50φ18×50φ22×86φ22×86φ22×86φ22×86φ26×92φ26×92
链轮节径(mm)63063063071080090010001250
斗速(m/h)1.41.41.41.41.51.51.61.6
物料ZUI大块(mm)40504555657585100


注:

1、表中斗容为计算斗容,输送量按填充系数0.6计算得出。

2、TH型斗提机料斗用途:

zh-中深斗:输送湿粘性物料,如糖、湿细沙等。

sh-深斗:输送量的粉状至小块状物料,如水泥、砂、煤等。

3、HL型斗提机料斗的用途:Q-浅圆底料斗:输送潮湿、易结块、难抛出的物料、如湿沙、湿煤等。=S-深圆底料斗:输送干燥的、松散的、易抛出的物料,如水泥、煤块、碎石等。  4、张紧力计算:G=40+0.232Q*H 式中:Q输送量(t/h) H-提升高度(mm) G-张紧力(kg)

TD型(皮带)斗式提升机技术参数:

提升机型号TD160TD250TD350TD450
输送量(m³/hr)S制法Q制法S制法Q制法S制法Q制法S制法Q制法
输送量(m³/hr)83.121.611.8422569.548
料斗容量(l)1.10.653.22.67.8714.515
斗距(mm)300400500640
每米长度料斗及胶带重量kg/m4.723.810.29.413.912.121.3
输送胶带宽度(mm)200300400500
层数4545
外胶层厚度(mm)1.5/1.51.5/3
料斗运行速(m/s)11.25
传动滚筒转(r.p.m)47.537.5
